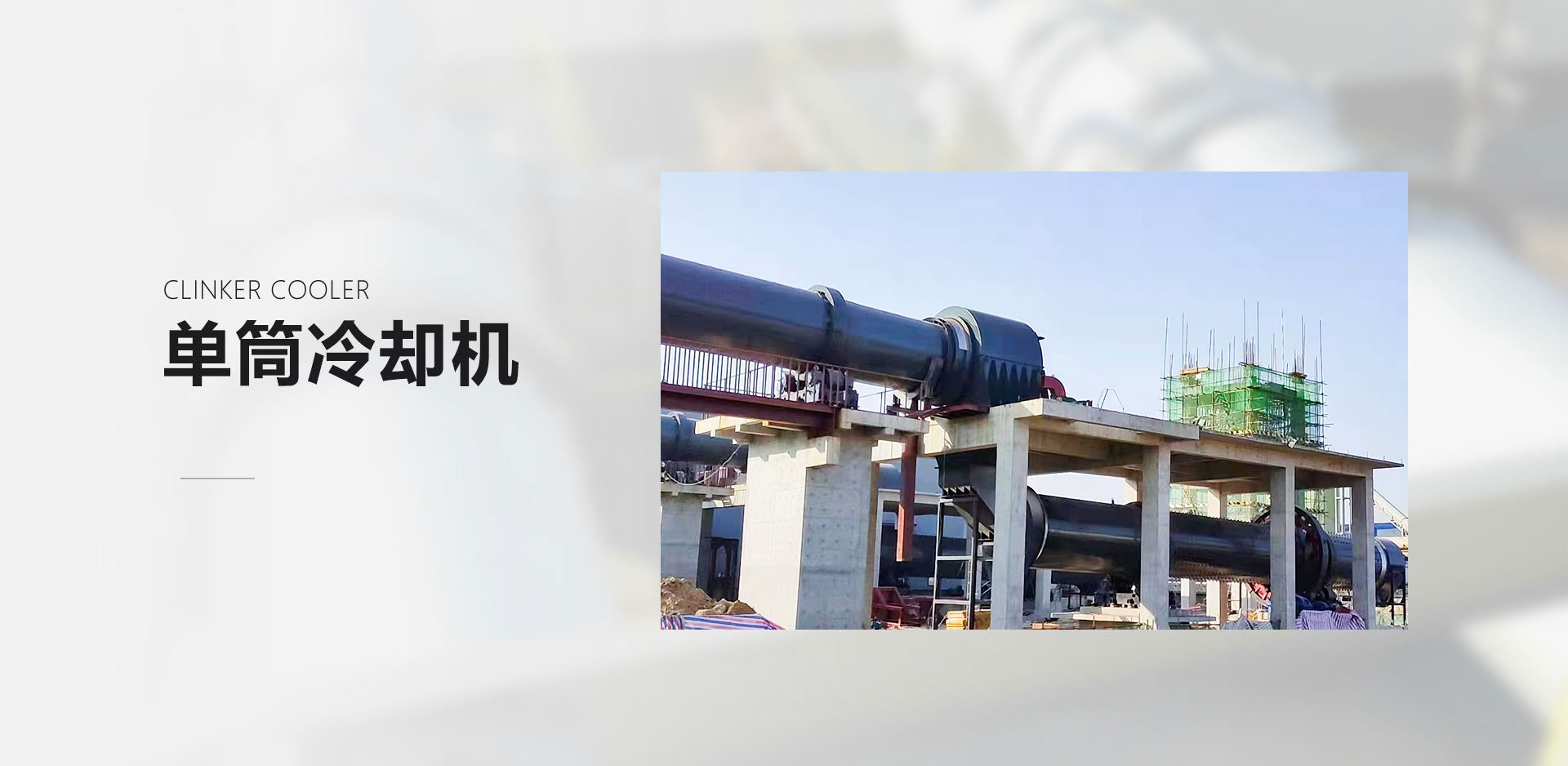

單筒冷卻機是回轉窯系統中重要設備之一，將從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性，具有結構簡單、運轉率高、操作維護方便等特點。
該設備可以將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率。
從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性。
通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性。
提高了熟料的強度和易磨性，消除堆“雪人”及“紅河”現象對篦板的毀壞，提高設備運轉率。
冷卻機主要由一個與水平成5%的斜度,直徑為1.5米長度為12米的回轉筒體構成。內裝有揚料板。筒體在離兩端2.5米的地方借助于托圈支撐在擋托輪裝置上，低端托圈和擋輪滾動接觸，以阻止其筒體軸向滑動。筒體的回轉是借助于固定在離厲害托圈1米處筒上的大齒圈，通過一套傳動裝置帶動。
熟料在揚料區被多次揚起，并均勻地拋撒，冷卻空氣與熱熟料進行強烈的熱交換。特別是在低溫區，可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗?dǎo)，從而對溫度較低熟料的熱量充分回收。
| 規格 (直徑×長度) |
生產能力 (t/h) |
安裝斜度 (%) |
主減速機 | 主電動機 (kw) |
| Φ1.5×15 | 2-3 | 3-5 | ZQ500 | 15 |
| Φ1.5×20 | 3-4 | 3-5 | ZQ500 | 15 |
| Φ1.8×18 | 4-6 | 3-5 | ZQ500 | 18.5 |
| Φ2.0×22 | 7-8.5 | 3-5 | ZQ500 | 22 |
| Φ2.2×18 | 7-8.5 | 3-5 | ZQ500 | 22 |
| Φ2.2×22 | 8-10 | 3-5 | ZQ650 | 30 |
| Φ2.4×24 | 12-15 | 3-5 | ZS125 | 45 |
| Φ2.5×25 | 15-20 | 3-5 | ZS125 | 55 |
| Φ2.8×28 | 16-22 | 3-5 | ZL100 | 55 |
| Φ3.0×30 | 20-25 | 3-5 | ZL115 | 75 |
| Φ3.2×36 | 28-32 | 3-5 | ZL115 | 90 |
| Φ3.3×40 | 32-36 | 3-5 | ZL130 | 132 |
| Φ3.6×36 | 35-38 | 3-5 | ZSY450-28 | 185 |
| Φ4.0×36 | 50-60 | 3-5 | ZSY450-25 | 220 |
| Φ4.0×45 | 60-70 | 3-5 | ZSY450-25 | 250 |
| Φ4.5×50 | 70-75 | 3-5 | ZSY500-25 | 315 |
更多型號也可聯系我們，支持定制
