全新HCG系列旋回破碎機，是紅星機器在四十多年的破碎產品研發設計和數千條生產線的工程服務經驗基礎上，結合行業發展需求和世界先進的破碎機技術，針對目前全球市場上對大型設備的需求自主開發的新型高能旋回破碎機。

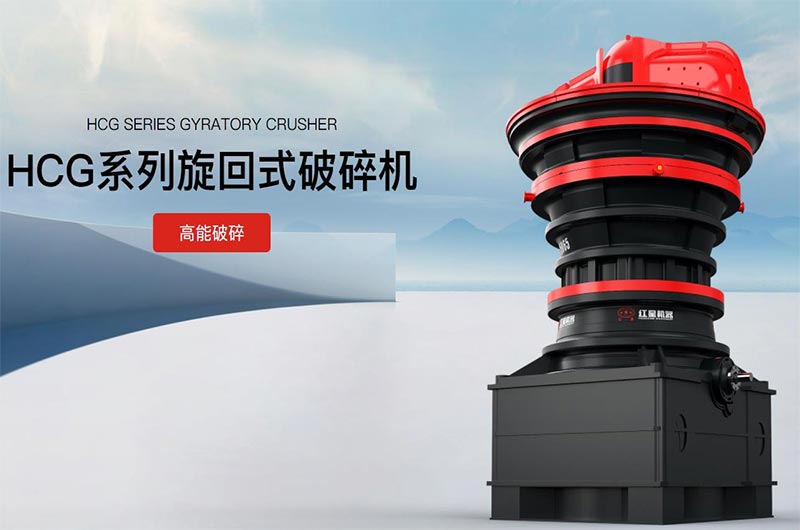

（紅星集團·HCG旋回式破碎機）

HCG系列旋回破碎機集機械、液壓、電氣、自動化和智能控制等技術于一體，對標國際先進的旋回破碎機，是一款大產能、效率高及智能化的新型粗碎設備，與傳統旋回破碎機相比，破碎效率高、使用成本低、維護調整方便，可以給用戶提供更高能智能的超大產能粗碎解決方案。

一．HCG系列旋回破的優勢性能

1.大產能低成本破碎

設備的產能關鍵是在于設備的腔型設計，HCG旋回破擁有精細的破碎腔設計，來確保更強生產能力、更大的進料粒度及更長的襯板壽命；采用了大傾角和長破碎面設計，配合優化設計的沖程和轉速，使破碎機具有強大的破碎能力，可以用于各種粗碎破碎作業需求，適用于更大的進料需求，破碎性能更佳。

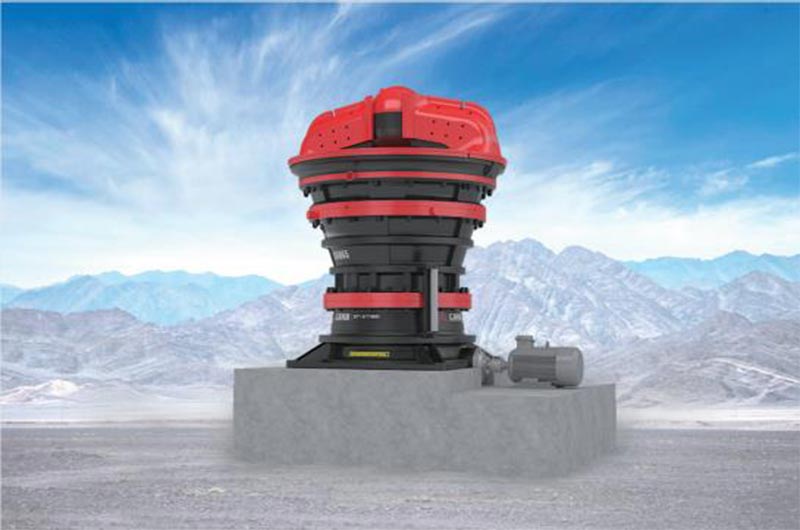

（紅星旋回式破碎機）

通過簡單地更換偏心襯套，就可以改變破碎機的處理能力，以滿足不同的破碎工藝需求。

2.高效智能化控制系統

智能控制系統的加入有效地減少了設備過載的頻次，確保設備能夠實現更大的通過量和更低的故障率；對于細碎破碎機，它能自動適應給料的變化，可以實現襯板磨損自動補償等多種功能模式。

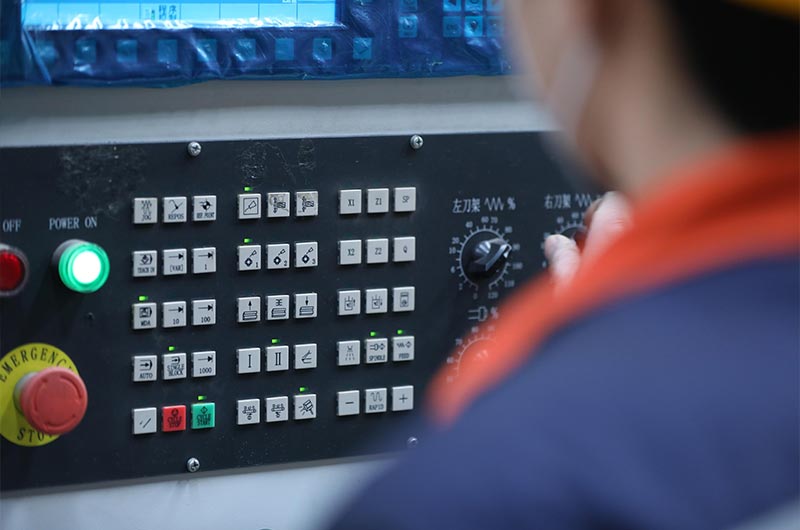

（智能控制系統）

它的自動校準功能可以實現一鍵操作，極大地減少了人工及時間的投入，降低了使用成本；智能控制系統的人機界面更加友好，可使操作員更快和更有效地排除故障。

3.遠程監控及診斷系統

通過物聯網技術，可以實時獲取破碎機的運行狀態，如負荷情況、襯板使用情況、故障頻次等。分析這些數據，我們可以在設備還在正常工作的狀態下，提前判斷出可能發生的故障，可以提前對設備做相應的維護，因此可有效的減少設備停機所帶來的損失，做到生產效率最大化。

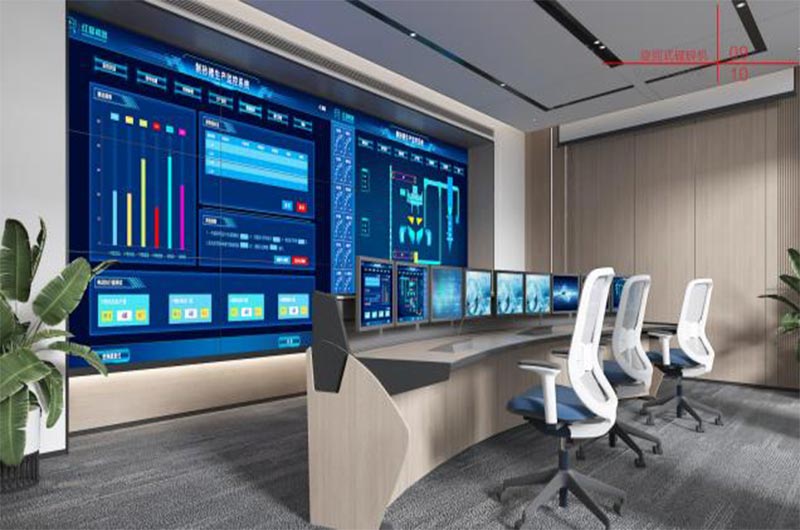

（遠程監控系統）

4.更簡單的操作維護

HCG旋回破作為超大型設備，在設計時特別注重維護保養的便捷性，配置自動潤滑及液壓系統。潤滑系統可以根據生產狀況自動潤滑加熱、冷卻和循環等；配置自動主軸位置控制系統，可以通過液壓系統控制主軸，方便調節排礦口大小，還可以補償襯板磨損，控制產品粒度。

（操作維護）

通過外置齒輪調節裝置可以方便地調節齒輪側隙，上架體錐套和密封無需拆下機架橫梁即可完成更換，當需要拆卸機架橫梁時，使用液壓橫梁分離器方便操作維護過程中拆卸。

5.可連續高強度工作

HCG旋回破擁有超重型機架、大直徑整體式的主軸和高精度鑄造軸承，整機強度更高，使用壽命更長，確保可靠的連續高強度生產。

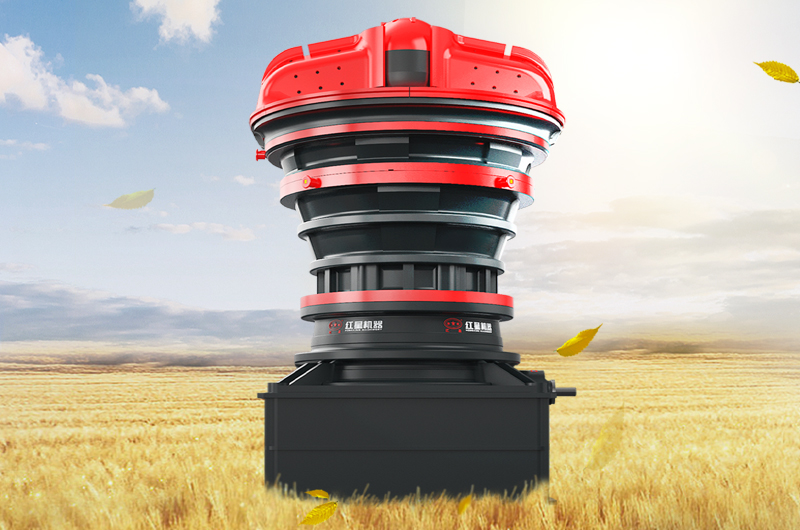

（紅星機器·HCG旋回破碎機）

高強度超重型機架設計，可以適用于較為惡劣的生產工況，確保無故障運行，使用壽命更長；采用重型一體式主軸和動錐設計，主軸和動錐整體鍛造，避免使用過程中動錐松動，減少停機時間；動錐鎖緊螺紋位于可更換的主軸套上，主軸無螺紋無應力集中，強度更高。

二、HCG系列旋回破的工作原理

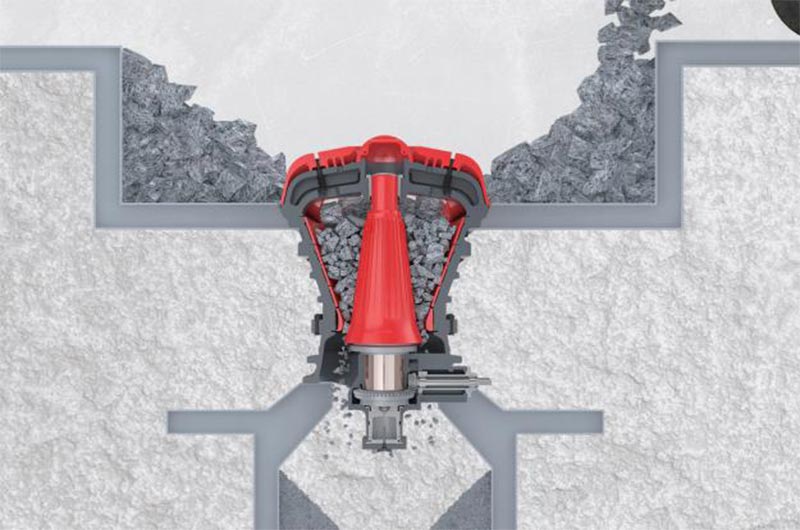

旋回式破碎機主要由橫梁部、上中下機架部、動錐部、偏心套部、傳動部和液壓缸部等組成。在設備工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動，從而實現連續的擠壓破碎石塊。可通過調節動錐底部的液壓缸改變排礦口的大小，方便調整產品粒度；同時液壓缸也提供過鐵保護功能，當有不能破碎的物體進入破碎腔時，液壓缸能自動使動錐下落釋放物體，保護破碎腔。

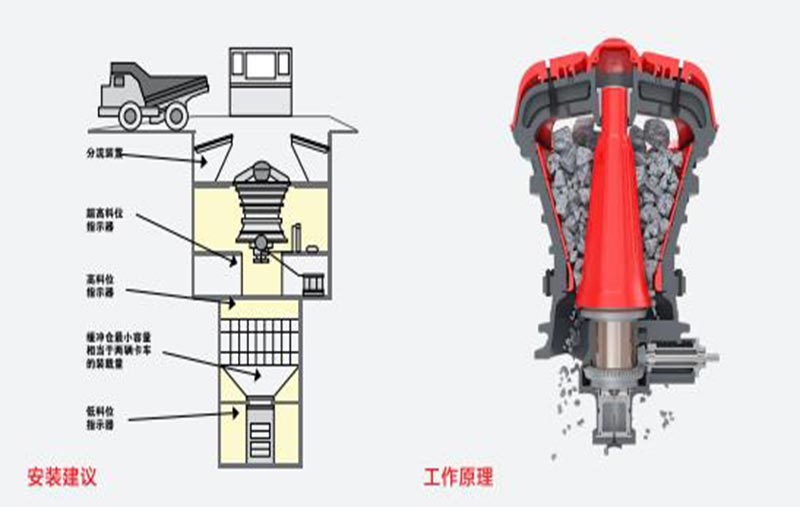

（工作原理）

三、HCG旋回破的安裝技巧

給料和排料設備的配置極大地影響破碎機的可靠性及其性能。特別提出以下安裝建議：

1. 將恒亮臂與卡車卸料方向保持一致，從卡車上卸下的物料在進入破碎腔之前，收到落到料倉死角的料層上，避免將物料直接傾卸到橫梁帽或主軸總成上。橫梁臂將進入破碎腔的物料進行分流，進料更加均勻。

（安裝建議）

2. 倉容應能夠儲存兩輛卡車的轉載量，可以使用料位計，進行監測。

3. 擴大緩沖倉的容量及卸料流量可增加產量
