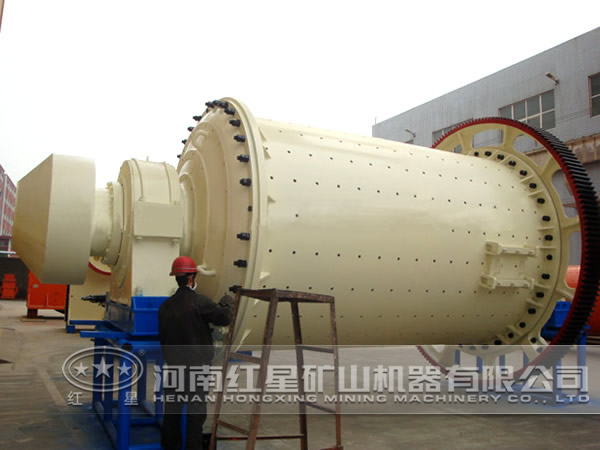

上課啦上課啦！今天，紅星機器不講設備的維護與挑選，我們講一講原理分析上的東西。大家知道，在選礦工藝流程中，有著“多破少磨”的指導原理，因此，球磨機成為選礦生產線的總結性設備，對選礦的質量也起到收尾的關鍵性作用。

球磨機筒體襯板的主要作用是利用襯板表面及凸峰帶起鋼球?qū)ξ锪线M行粉碎和研磨，因此球磨機襯板受力作用對球磨機設備的功能和質量起著決定性的作用。那么球磨機襯板如何受力？受力點如何確定呢？

研磨介質群和物料在運動中，大直徑的鋼球主要主要分布在外圈，瀑落時大部分砸在物料床底部，有小部分砸在襯板上，由于物料的緩沖作用和物料與鋼球在工作中想到撞擊，打亂了鋼球的運動軌跡，使得落擊點偏離，高度降低，因此可以減緩鋼球?qū)σr板的沖擊應力。所以說，一般情況下，鋼球和物料下落并不直接沖擊到筒體的襯板上，而是沖擊到鋼球和物料層上。

追溯原因準確找準球磨機襯板受力點：

通過大量分析，證實大多數鋼球是幾經撞擊折落后再撞擊到襯板上，所以襯板所受到的沖擊遠小于有效直徑內垂直下落物體所產生的沖擊功。鋼球?qū)σr板的沖擊并造成襯板斷裂的主要作用力是襯板表面與鋼球接觸點切向的垂直分力，這個力的大小受襯板表面形狀，鋼球運動狀態、速度和方向等諸多因素影響，也使得在很大程度上削弱了直接作用力的強度，使襯板受沖擊程度減弱。襯板單位面積所受沖擊載荷與球磨機直徑、襯板軸向上度上可同時排落的鋼球數成正比，與襯板厚度成反比。當球磨機直徑的增加，轉速提高，鋼球的重量增加時，襯板所受的沖擊力也增加。因此適當?shù)卦黾右r板厚度，對球磨機的有效直徑影響并不大，但沖擊功的低卻十分有效。 但是實際過程中鋼球降落時會受到周圍的鋼球相互撞擊及物料的緩沖，則襯板實際所受到的沖擊功與理論計算結果是有一定偏差，理論結果要比實際值大的多。出于襯板受沖擊力作用時間極短，且不易測量，可用所受的沖擊功來說明。

說了好多哈，球磨機作為選礦工藝中的總結性設備，長期陪伴著各位礦主的生活，紅星機器今天討論球磨機的原理，希望大家對自己朝夕相處的設備更加了解。
